插板閥結構和原理

插板閥又稱手動刀型閘線，刀形閘閥它是一種閘板與閥座緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽，介質不會(huì )卡阻堵塞，并且具有全通徑流通特性，其密封結構可分為軟密封 硬密封結構。

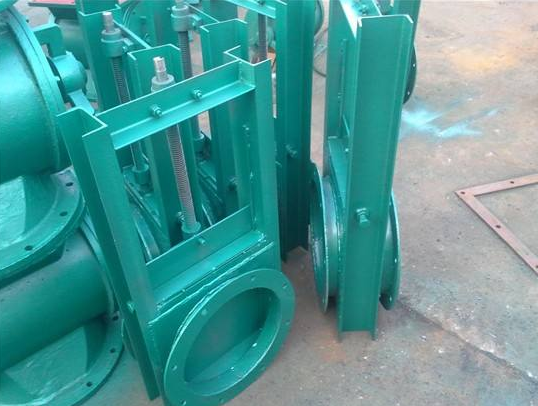

    手動插板閥又稱手動閘閥于手動螺旋插板閥，主要由框架 閘板 絲桿 螺母 手輪等零件構成。使用于建材 冶金 化工 電工等行業。通常與卸料器配套使用，手動螺旋閘閥的直徑與卸料器進料口配套，有方形和圓形兩種。
