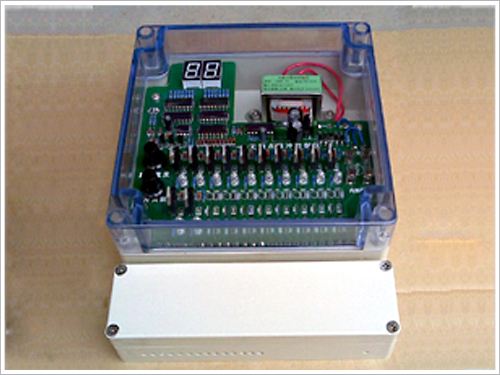

 TYM-FD-BA型清灰控制儀操作手冊

一、產品特點：

控制儀采用工業級單片機作為控制核心；控制儀采用先進的總線式顯示方法，既顯示了設備的正常工作狀態，又方便了工作參數的設置；控制儀面板上設有各個輸出點的工作指示，可快速判斷輸出點的狀態；控制儀采用通用的硬件 + 控制算法的設計方案，出色的解決了降低控制成本和提高控制可靠性的矛盾。選用該控制儀，用戶只需要正確安裝外圍設備，正確的設置參數即可輕松實現除塵器的電器控制，不需要任何編程；控制儀采用EEPROM數據保存技術，實現控制參數的隨時修改和掉電保存。由于系統的控制參數具有特殊的保護措施，即使是在特別惡劣的環境下，仍能保持控制參數的安全

二、技術指標：

輸出路數：1-40路可選；

控制參數隨時設定，斷電后設置參數不丟失；

支持遠程啟動/停止控制（可選件）；

輸入電壓：AC 50HZ 180-240V；

每路輸出電壓：AC 220V；

每路輸出電流：AC 1.0 A；

可實現在線（順序脈沖）、離線（提升+脈沖）控制；

外型尺寸：260×185×96毫米；

三、參數設定范圍：

提脈間隔：設定范圍為05~99秒，系統默認值為5秒；

脈沖寬度：設定范圍為0.01~0.99秒，系統默認為0.01秒；

閥間隔： 設定范圍為003~999秒，系統默認為003秒；

周期間隔：設定范圍為001~9999秒，系統默認為100秒；

卸灰時長：設定范圍為0~99秒，系統默認為05秒；

卸灰間隔：設定范圍為0~99秒，系統默認為50秒；

提升閥數：即室數，設定范圍為0~10，系統默認為00；無提升閥時設定為0；

脈沖閥數：設定范圍為01~40，系統默認為08；

節電時長：設定范圍為0~99秒，系統默認為0（即不節電）；

室間隔： 設定范圍為01-999秒, 系統默認為05；

四、面板指示：

面板各部分的作用：

1）數碼管：運行顯示，設置參數及運行過程參數顯示；

2）上鍵（紅）：增加按鈕；

3）中鍵（黃）：設置/移位按鈕；

4）下鍵（紅）：手動按鈕；

5）指示燈1-40：指示各輸出點的工作狀態；

6）端子排列圖見第六部分——接線方式。
