加工收縮痕

塑料加工收縮問題是塑料加工中最常見的問題之一，對表面質量要求高的塑料制品，收縮更是棘手的問題。因此隨著塑料加工工藝的不斷完善，以最大限度地減少塑料加工收縮問題，提高產品質量勢在必行

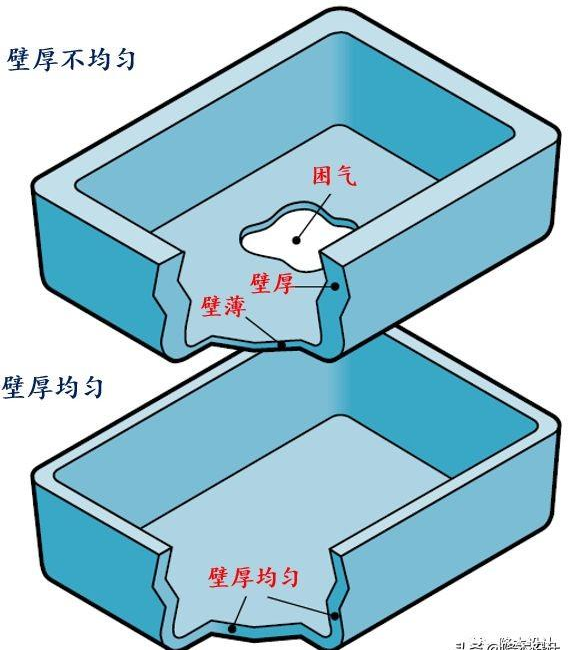

在塑料加工注塑塑料部件較厚位置，如筋肋或突起處形成的收縮要比鄰近位置更嚴重，這是由于較厚區域的冷卻速度要比周圍區域慢得多。冷卻速度不同導致連接面處形成凹陷，即為人們所熟悉的收縮痕。這種缺陷嚴重限制了塑料產品的設計和成型，尤其是大型厚壁制品如電視機的斜面機殼和顯示器外殼等。事實上，對于日用電器這一類要求嚴格的產品上必須消除收縮痕，而對于玩具等一些表面質量要求不高的產品允許有塑料加工收縮痕的存在。

形成塑料加工收縮痕的原因可能有一個或多個，包括加工方法、部件幾何形狀、材料的選擇以及模具設計等。其中幾何形狀和材料選擇通常由原材料供應商決定，且不太容易改變。但是模具制造商方面還有很多關于模具設計的因素可能影響到塑料加工收縮環節。冷卻流道設計、澆口類型、澆口尺寸可能產生多種效果。例如，小澆口如管式澆口比錐形的澆口冷卻得快得多。澆口處過早冷卻會減少型腔內的填充時間，從而增加收縮痕產生的幾率。對于成型工人，調整加工條件是解決塑料加工收縮問題的一種方法。填充壓力和時間顯著影響收縮。部件填充后，多余的材料繼續填充到型腔中補償材料的收縮。填充階段太短將會導致收縮加劇，最終會產生較多或較大的收縮痕。這種解決塑料加工收縮方法本身也許并不能將收縮痕減少到滿意的水平，但是成型工人可以調整填充條件改善收縮痕。

怎樣區分聚丙和聚乙烯

根據外觀與手感來區分，塑料制品見得多了，一看便知基主要成份，所以，外觀這方面也是非常重要的。PE （中文名：聚乙烯）：感官鑒別：手感柔軟：白色透明，但透明度一般，常有膠帶及印刷字。（注：膠帶和印刷字是不可避免的，但一定要控制其含量，因這些會影響在市場上的價格）未著色時呈乳白色半透明，蠟

塑料制品開裂在模具方面的原因是什么？

模具方面:（1）注塑加工廠家注塑模具頂出要平衡，如頂桿數量、截面積要足夠，脫模斜度要足夠，型腔面要有足夠光滑，這樣才防止由于外力導致頂出殘余應力集中而開裂。（2）制件結構不能太薄，過渡部分應盡量采用圓弧過渡，避免尖角、倒角造成應力集中。（3）盡量少用金屬嵌件，以防止嵌件與制件收縮率不同造成

模具的設計要素有哪些？

模具設計和制造與塑料注塑加工有密切關系。塑料加工的成敗，很大程度上取決于模具設計效果和模具制造質量，而塑料模具設計又以正確的塑料制品設計為基礎。塑料模具設計要考慮的結構要素有:①分型面，即模具閉合時凹模與凸模相互配合的接觸表面。它的位置和形式的選定，受制品形狀及外觀、壁厚、成型方法

注射成型的工藝條件

注塑成型是一門工程技術，它所涉及的內容是將塑料轉變為有用并能保持原有性能的制品。開模注塑注射成型的重要工藝條件是影響塑化流動和冷卻的溫度，壓力和相應的各個作用時間。 1、料筒溫度:注射模塑過程需要控制的溫度有料筒溫度，噴嘴溫度和模具溫度等。前兩程溫度

塑料模具的注射壓力分析理解

注射壓力也稱為激勵壓力、填充壓力或第一階段注射壓力。注射壓力的作用是保證注射過程中始終有充沛的壓力，避免因壓力受限而影響填充速度的情況發生。如果填充壓力限制了填充速度，材料的剪切速率就會發生變化(當出現壓力受限時，壓力將控制填充過程，于是填充速度或流動速率便趨不穩，正在進行剪切的塑
